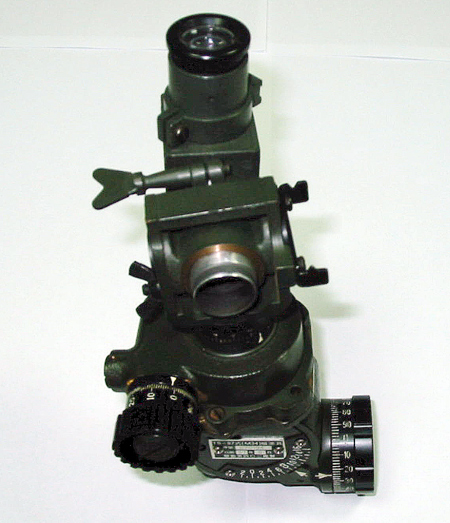

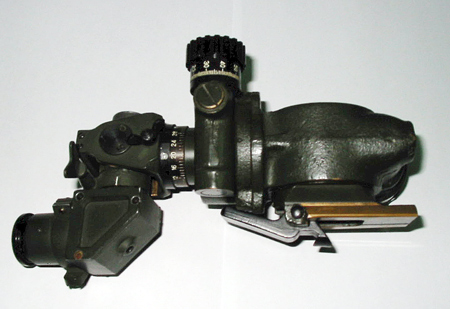

- 說明:M34瞄準具主要使用於火箭發射器,迫擊砲,及無動砲之間接瞄準,備有橫水平總成以確定瞄準具在使用時確實在垂直位置使所測之方位角可不顧砲耳之傾斜而確實在水平面上。

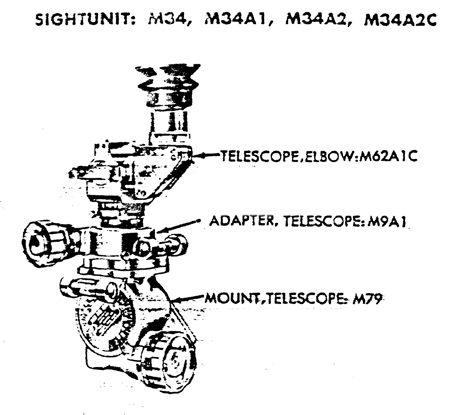

- 概說:M34瞄準具由三個功用各異之分件構成之,其設計在結合為瞄準裝備之精密部份。
各瞄準儀型式間之差異:
瞄準具 |
瞄準鏡座 |
瞄準鏡接合器 |
肘形瞄準鏡 |
M34 |
M79 |
M9 |
M62 |
M34A1 |
M79 |
M9 |
M62A1 |
M34A2 |
M79 |
M9A1 |
M62A1C |
M34A2C |
M79 |
M9A1 |
M62A1D |
高----------------------- 91/4吋。
寬----------------------- 93/4吋。
長----------------------- 41/2吋。
重----------------------- 51/4磅。
仰度--------------------- 1600密位(90°)
俯度--------------------- 200密位(11.25°)
方位------------------------- 6400密位(360)
|
